城市内涝气象预警平台是以城市积涝积水风险模拟模型为基础，综合考虑气象实况监测、多普勒雷达回波、地下管网、水文实时监测与预报资料、历史回溯数据、不同降雨过程中雨水井排水能力分析等，通过城市汇水区划分、地表积水量计算、积水深度计算与风险模拟、GIS场景的积涝可视化等步骤，建立汇、产、排、积过程的关联关系，实现城市积涝动态监测、暴雨监测预警、城市内涝预报及演进模拟计算, 为城市内涝分析决策提供技术依据，达到气象信息在城市内涝监测预警分析中的充分展示和利用。

        城市内涝气象预警平台包括：气象数据采集系统、气象产品制作系统、城市内涝监控系统、城市内涝预警分析系统、城市内涝气象服务网站等。

城市内涝监控系统包括实时内涝监测、实时雨量监测。

实时内涝监测主要调用气象部门城市加密站实景视频信号或公安部门监控摄像头视频录像，建立针对全行政区域重点易涝点的视频实景积涝监控。采用图像识别技术，针对重点易涝点进行图像提取，自动识别淹没信息，并可从其他部门数据源提取路段积水数据信息。

       实况雨量监测实现对气象实况降水要素数据、多普勒雷达回波的各类阈值条件设置及后台自动监控。

       气象实况降水要素监控可根据所属行政区域、时间类型等条件，通过对降雨等与城市内涝临灾状态相关联的数据要素的阈值设定，基于实时采集的各类气象降水要素数据，与所设定的各类阈值条件进行后台比对，如达到将进行监控告警。

       多普勒雷达回波可根据指定雷达基站、雷达仰角范围、强度范围内的超标色斑数进行监控，当实时采集的雷达数据达到该阈值时即进行监控告警，同时可人工经验圈定地理范围来进行局部重点区域的雷达监控。

       城市内涝预警分析系统是主业务系统，包括城市汇水区管理、暴雨积涝灾害预警分析、暴雨积涝评估分析、暴雨积涝业务校验、气象查询、信息查询、内涝灾害区划查询、系统管理、地图管理等。

       1）城市汇水区管理实现对城市汇水区人工绘制、编辑订正功能，提供矢量点、线、面的添加、删除、移动、属性管理等修改功能，实现对城市汇水区属性数据、空间图形数据的管理功能。

       2）暴雨积涝灾害预警分析包括城市降水计算、汇水区产流量计算、汇水区排流量计算、积水深度计算、积水风险模拟、积水风险预警制作、积水风险发布服务。

       城市降水计算基于气象降水预报数据表，实现对1H、3H、6H预报降水GRID的计算，进行GRID文件的本地保存。

       汇水区产流量计算根据不同地面覆盖物所涉及不同的径流系数，如公园绿地为0.15、房屋0.9、道路0.6、水系0，以气象降水1H、3H、6H的GIRD文件为基础，完成汇水区产流量的计算。

       汇水区排流量计算是可根据地下管网数据的完整性选择计算，主要通过埋设在城市路面下的排水管道实现，城市汇水区管网排水能力描述单位时间内管网排出的水量体积，取决于埋设管道的形状、直径大小、坡度、材质等，城市汇水区管网排水量就是指一定降雨历时下，管网入水口汇水区内管网的最大排水能力。

       积水深度计算是以城市汇水区为基本计算单位，计算汇水区的积水高程，计算公式为（Sum(汇水区高程)+sum（汇水区产流量）=积水高程*格点数），将城市汇水区内每个点高程和积水高程对比，计算积水高度。

       积水风险模拟根据不同积水深度对积涝灾害以及城市生产生活造成损失的影响程度，将城市积涝积水风险分为低风险、较低风险、中等风险、较高风险、高风险五个等级，系统自动得到对应积涝风险级别预警、预警防护措施、预警值班人员、预警时间等业务要素数据。

       积水风险预警制作根据暴雨积涝灾害预警文档模板，后台自动完成积涝风险预警文档制作。

       积水风险发布服务通过一键式发布系统，完成积涝风险预警短信产品、服务文档产品的发布服务。

        3）暴雨积涝评估分析包括灾情评估分析、灾情统计分析。

       灾情评估分析主要针对暴雨积涝区域，实现对区域内的村庄、乡镇、人口、道路、学校等重要地理要素目标的分析评估。

       灾情统计分析可根据积涝灾害名称、所属行政区域、积涝灾害等级等条件，完成对积涝灾害的各类统计分析，以明细列表、散点图、折线图、饼状图、柱状图等形式完成统计数据展示与结果输出。

       4）暴雨积涝业务校验包括积涝校验评分、积涝校验制作。

       积涝校验评分包括对城市积涝预警结果和风险评估的检验分析，检验的内容分为气象灾害风险预警服务传播效益和减灾效益。传播效益包括气象灾害风险预警评估产品的准确率、气象灾害风险预警信息发布的提前时间、预警信息发布渠道、预警信息的传播有效性分析（如预警信息的覆盖率、到达率等）；减灾效益包括基层防汛责任人作用发挥情况，以及安全转移避险人数、减少人员伤亡情况、减少财产损失情况等。

       城市积涝预警准确率、空报率，用命中率和漏报率表示，检验时以街道或社区为单位（一个街道或社区视作一次），如果预警中提及的街道或社区在预警时效内出现了积涝（无论次数），则视为正确，否则为空报；如果某街道或社区没有预警而实际出现了积涝则视为漏报。

       城市积涝预警提前时间，为首次成功预报涵盖积涝预警内容的气象预警或提示发出时间。预警提前时间统计覆盖范围为开展积涝预警业务的街道或社区，按街道或社区为单位统计预警提前时间。

       城市积涝风险评估结果检验，强降水过程结束后，通过实地灾情调查或者由排水管理中心提供的积涝信息，对城市积涝模拟结果进行检验分析。对比城市积涝模型模拟结果和实际积涝或受灾情况，比较城市积涝风险评估图中淹没范围和实际积涝发生的地点及范围，检验评估积涝地点及淹没范围的模拟结果，并分析偏差的原因。对比分析城市积涝模拟的积水深度及出现时间与实际积水情况，检验评估城市积涝积水深度及出现时间的模拟结果，并分析偏差的原因。根据积涝模拟的积水深度分布结果叠加承灾体信息，提取处于不同积水水深下的道路、社区、停车场等承灾体数量，与灾后收集到的灾情资料比较，分析对承灾体数量评估的准确程度。

        服务对象

全市各级市政局

        服务产品

       1、城市内涝要素监测

实现对气象实况降水要素数据、多普勒雷达回波等数据查看。

        2、城市内涝风险预警

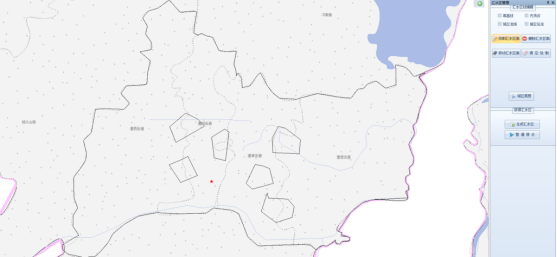

       3、城市汇水区管理

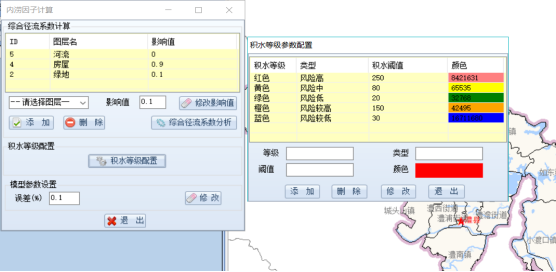

        4、城市内涝预报模型

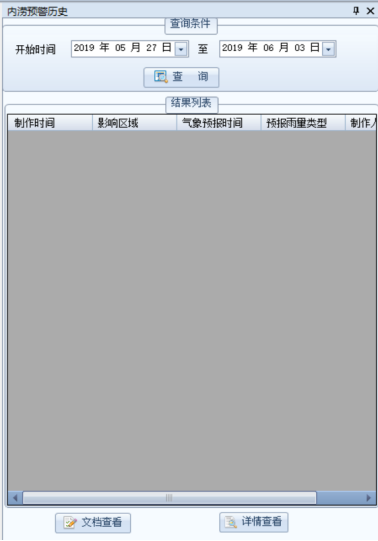

        5、城市内涝历史查询

       6、城市内涝积水风险评估

积水风险评估根据不同积水深度对积涝灾害以及城市生产生活造成损失的影响程度，将城市积涝积水风险分为低风险、较低风险、中等风险、较高风险、高风险五个等级，系统自动得到对应积涝风险级别预警、预警防护措施、预警值班人员、预警时间等业务要素数据。
